1 產品概述

   智能型電工電子技術綜合實驗裝置是為滿足當前教學儀器行業的智能化、信息化需求，以云服務、云計算為平臺保障，以智能控制、信息技術為創新手段，以優化實驗、實訓教學為核心目的，所開發的通用型、綜合型的電工電子類教學裝置。該產品采用平臺+模塊化式設計理念，實驗平臺按照功能最大化設計，如通用資源功能、實訓功能、存儲功能、導線掛架、計算機柜等功能俱全，平臺也可根據教學需求靈活配置，通過定制資源配置，可滿足各高等院校、職業類院校所開設的電類、非電類相關專業的基礎電子類、電工類、電氣類所涉及的實驗、實訓課程教學需求。

2 產品組成

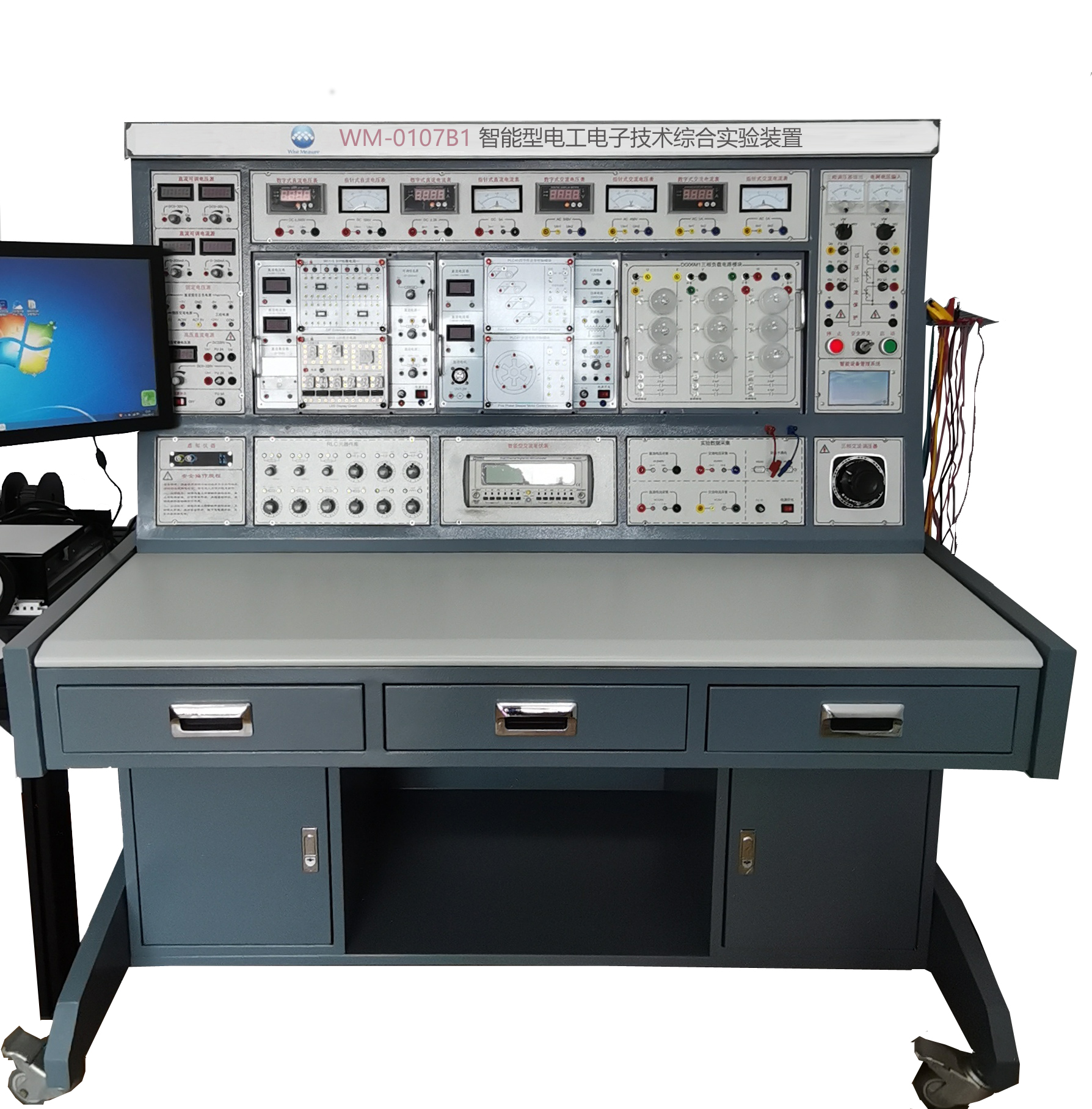

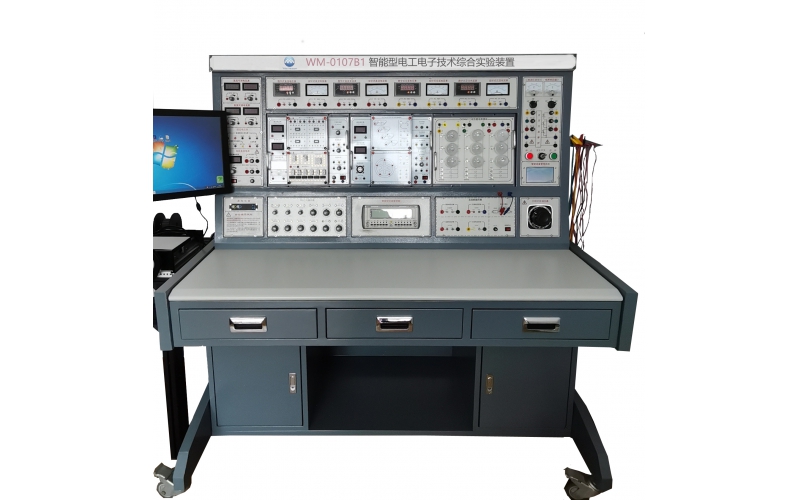

   實驗平臺由實驗臺主體、實驗?zāi)K、實驗軟件以及配套實驗室環境建設的硬件組成，實驗臺主體由電源控制屏及實驗桌體組成，控制屏采用鐵質雙層亞光密紋噴塑結構，鈑金結構，開放式設計，配備萬向腳輪帶可調腳杯，桌面板采用防火、防燙、絕緣、耐磨高密度板，帶導線掛架。實驗臺主體可選配電腦機箱、儲存柜，整個實訓桌體可根據用戶需求個性化定制。

2.1 基本參數

?  外形尺寸：1406×755×1500mm（長×寬×高）；

?  設備重量：≤150Kg（不含模塊）；

?  輸入電源：三相五線AC380V±10% 50Hz，帶漏電保護；

?  裝置容量：＜1.5kVA；

?  工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m。

2.2    設備管理系統

系統自帶4.5寸人機界面，觸摸控制，可用于管理實驗設備各項信息：

（1） 開機自檢：開機時即可檢查設備電源狀況，如設備電源異常可切斷設備電源，提醒設備異常；

（2）電源控制：由漏電保護器控制電網輸入設備的總電源，電源啟停：通過鑰匙開關（或急停按鈕）-->啟動按鈕-->停止按鈕控制設備總電源的啟停，選配硬件可與實驗管理軟件配套，實現實驗系統遠程電源管理等；

（3）漏電保護：工業級電流型漏電保護器、三相五線制接地保護；

（4）電壓保護：1路電壓保護，可在所需實驗范圍內任意設置所需工作電壓范圍，當超出設定范圍時，自動切斷設備總電源，同時發出報警并記錄此報警信息；

（5）電流保護：1路電流保護，可在所需實驗范圍內任意設置所需工作電流閾值以及允許過流時間，當電流值大于設定值且達到設定時間時，或者輸出短路等電流大于10A的情況下，系統自動切斷設備總電源，同時發出報警并記錄此報警信息；

（6）圖形化界面：與實驗設備對應的設備管理界面，點擊圖像中對應的設備單元，即可顯示該單元電路的基本信息以及工作狀態，比如點擊電源單元，可查看該電源系統電流電壓信息等；

（7） 時間管理：可設置當前日期、時間，同時提供設置定時提醒功能；

（8） 環境管理：通過溫濕度傳感器，實時監控設備內部環境，確保設備可靠運行，避免因潮濕、過熱等帶來設備的損壞，配合選配器件實現照明控制、通風控制；

（9）實驗單元管理：提供各單元配套實驗內容簡介，提供詳細使用簡介及注意事項，提供接口管腳信息、配套完成實驗內容；

（10） 輔助功能：九宮格界面顯示，可查看設備基本信息、使用記錄、維護保養、賬戶管理、冗錯管理（設備管理系統損壞，但確保設備可工作于失效保護狀態）；

     （11）預留拓展功能：具備用于功能拓展的預留接口，用于拓展使該系統具有如影音通訊、數據采集、程控源以及故障考核功能。
