PXI通信系統開發平臺
1、產品組成：PXI機箱、PXI主控機、發射模塊WM6020、本振模塊WM6011*2、接收模塊WM6030、雙工器模塊WM6050以及基帶板卡。2、平臺功能該平臺擬在利用射頻發射與接收平臺的基礎之上，添加基帶板卡來搭建無線通信系統開發平臺。平臺搭建基礎的硬件環境，二次開發人員可以在環境中自行添加各種無線測試協議，學習和掌握無線通信的原理。基帶板卡功能：實現各通信制式的協議功能，能夠進行信令模式下

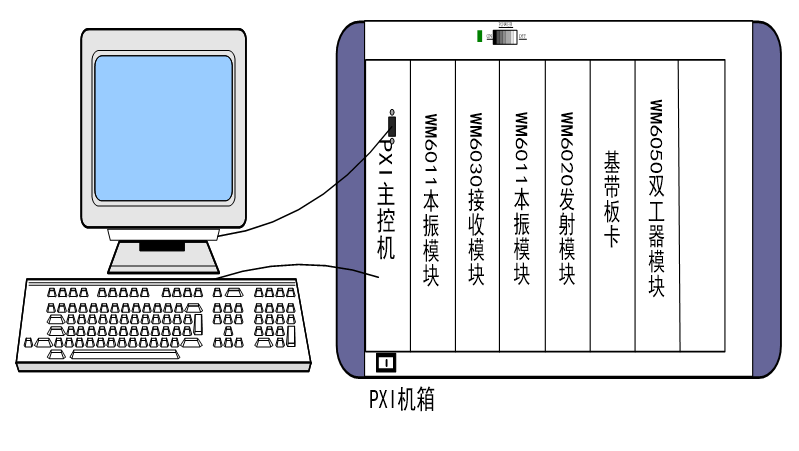

1、產品組成：
PXI機箱、PXI主控機、發射模塊WM6020、本振模塊WM6011*2、接收模塊WM6030、雙工器模塊WM6050以及基帶板卡。
2、平臺功能
該平臺擬在利用射頻發射與接收平臺的基礎之上，添加基帶板卡來搭建無線通信系統開發平臺。平臺搭建基礎的硬件環境，二次開發人員可以在環境中自行添加各種無線測試協議，學習和掌握無線通信的原理。
基帶板卡功能：實現各通信制式的協議功能，能夠進行信令模式下的信號特征分析。基帶板卡通過LVDS接口與發射模塊和接收模塊進行數據通信，實時實現信號的調制和解調。
根據您的需求，我們能夠提供ARM＋DSP＋FPGA架構的基帶硬件板卡和軟件實現方案，滿足您全方位的二次開發需求和專業應用，并提供專業的技術支持。
3、實驗內容
l 250MHz~2500MHz任意CW波形產生
l ARB方式生成基帶信號
? BPSK基帶信號生成。
? QPSK基帶信號生成。
? 8PSK基帶信號生成。
? QAM基帶信號生成。
l RF調制信號生成，并用頻譜儀進行分析和測量
? 用頻譜儀進行BPSK解調，并分析功率、EVM等指標。
? 用頻譜儀進行QPSK解調，并分析功率、EVM等指標。
? 用頻譜儀進行8PSK解調，并分析功率、EVM等指標。
? 用頻譜儀進行QAM解調，并分析功率、EVM等指標。
l 330MHz~3000MHz任意RF信號頻域分析
? 輸入信號的頻譜觀測。
? 輸入信號的頻率測量。
? 輸入信號的功率測量。
? 輸入信號的相位噪聲測量。
? 輸入信號的雜散測量。
? 輸入信號的帶寬測量。
l 330MHz~3000MHz任意RF信號時域分析
? 輸入信號的時域觀測。
? 輸入信號的頻率測量。
? 輸入信號的功率測量。
l 330MHz~3000MHz任意RF信號調制域分析
? 輸入信號的調制域觀測。
? 輸入信號的頻率測量。
? 輸入信號的功率測量。
? 輸入信號的帶寬測量。
? 輸入信號的鄰道泄漏功率比測量。
? 輸入信號的EVM/星座圖測量。
? 輸入信號的峰均比測量。
l 信號測量與算法
以TD信號(QPSK調制)為例，分別對信號各指標參數進行分析與測量。
? 輸入功率測量與鄰道泄露功率比。
? 頻譜輻射模板與信道帶寬。
? 頻率誤差與波形質量。
? 峰值碼域誤差。
3、配置清單:
序號 | 產品名稱 | 產品型號 | 單位 | 數量 | 備注 |
1 | PXI機箱及PXI主控機 | 通用 | 臺 | 1 | 必配 |
2 | 射頻模塊 | WM6030 | 塊 | 1 | 必配 |
3 | 射頻模塊 | WM6011 | 塊 | 1 | 必配 |
4 | 射頻模塊 | WM6020 | 塊 | 1 | 必配 |
5 | 功分器模塊 | WM6050 | 塊 | 1 | 必配 |
6 | 模塊控制程序 | WM6030 | 套 | 1 | 必配 |
7 | 模塊控制程序 | WM6011 | 套 | 1 | 必配 |
8 | 模塊控制程序 | WM6020 | 套 | 1 | 必配 |
9 | 基帶板 | 標準 | 塊 | 1 | 必配 |
10 | 調制信號分析軟件 | BPSK、QPSK、8PSK、QAM調制信號分析 | 套 | 4 | 必配 |
11 | 射頻線纜 | SMA(M)-SMA(M) *10 LVDS線纜*2 | 根 | 12 | 必配 |
12 | 信號測量軟件 | 專用 | 套 | 1 | 必配 |
13 | 液晶顯示器 | 通用 | 臺 | 1 | 必配 |
14 | 0.33-3GHz信號源 | 通用 | 臺 | 1 | 選配 |
15 | 0.25-3GHz頻譜儀 | 通用 | 臺 | 1 | 選配 |
