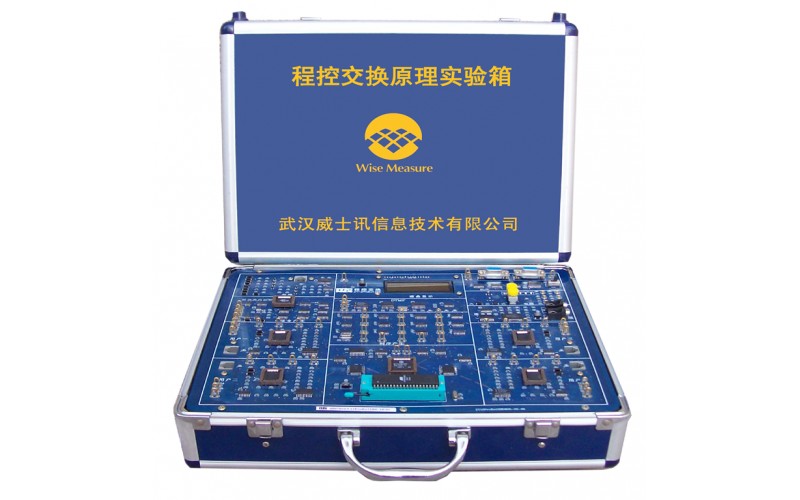

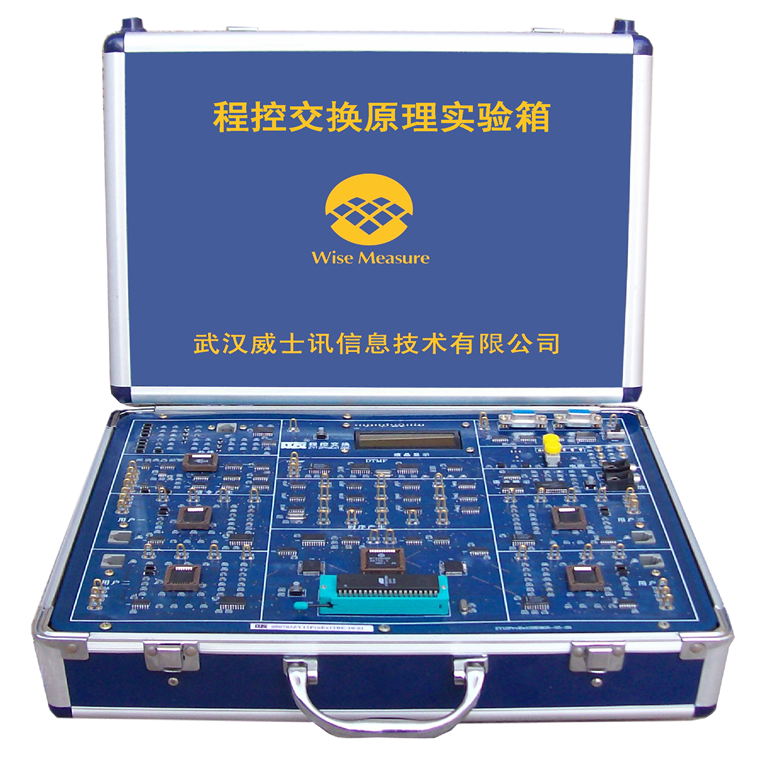

1、產品特點

l 數字程控交換原理實驗箱緊扣《程控交換原理》等課程的教學大綱，實驗內容全面，可充分滿足各高等院校、職業院校通信類專業程控交換課程的實驗教學需要

l  實現了數字時分交換，使語音信號和信令信號在整個交換過程中實現了全數字化，通話質量高，系統運行穩定，更貼近現代程控交換原理。

l  通過標準串口將實驗箱與PC機相連，實現了通過PC機軟件對程控交換系統的設置來達到管理用戶的目的。PC機軟件界面友好，功能豐富，運行穩定，使實驗箱更接近一臺小型程控交換機。

l  采用高品質的語音錄放芯片，當外線打入實驗箱時，用事先錄制好的語音提示實驗箱上各個用戶的號碼，使外線功能更加人性化。

l  實驗箱上的四個用戶能與電信網進行通信，既可打入也可打出，兩臺實驗箱之間還可以通過中繼線進行模擬通信。

l  采用有機玻璃擋板保護。

2、性能參數

(1)  交直流電源

輸入：AC  220V±10%

輸出：DC  ±12V±5%，±5V±5%，-48V±10%

(2)  信號音

撥號音：450Hz連續正弦波

忙音：0.7秒斷續信號(0.35秒有信號、0.35秒無信號)

回鈴音：5秒斷續信號(1秒有信號、4秒無信號)

振鈴音：25Hz連續正弦波信號

(3)   實驗箱主機規格：34cm×26cm×9cm

3、實驗內容

l  程控交換原理實驗系統及控制單元實驗

?      用戶接口電路介紹

?      自動交換功能實驗

?      信號音電路實驗

?      CPU中央集中控制處理器實驗

?      用戶線接口電路及二/四線變換器實驗

?      用戶接口電路的七大功能實驗

?      二／四線變換實驗

?      程控交換PCM編譯碼實驗

?      用戶接口電路編譯碼功能實驗

?      多種信號音及鈴流信號發生器實驗

?      撥號音實驗

?      忙音實驗

?      回鈴音實驗

?      振鈴信號（鈴流）實驗

?      雙音多頻DTMF接收實驗

?      雙音多頻信號的產生實驗

?      雙音多頻信號的接收實驗

l  中繼接口通信實驗

?      中繼信號的接續過程實驗

l  時分復用與時分交換原理實驗

?      時分復用的原理實驗

?      時分交換原理實驗

l  時分交換系統編程調試實驗

?      CPU的工作原理及各種控制過程實驗

?      時分交換系統控制過程實驗

?      撥號音控制調試實驗

?      忙音控制調試實驗

?      回鈴音控制調試實驗

?      路由控制調試實驗

l  實驗系統與電信網通信實驗

?      外線實驗

l  數字程控交換系統數據配置

?      程控交換系統的超時數據配置

?      程控交換系統的摘機檢測輪詢時間、收號輪詢時間配置

?      用戶數據配置

l  號碼分析

?      程控交換系統號碼分析的過程實驗

l  數字程控交換系統計費

?      話費設置實驗

l  仿真電話與狀態監控

?      仿真電話實驗
